установка замков задней двери газель 2705

Как снять двери и замки задней двери фургона автомобиля Газель

Снятие замка правой задней двери

Отверткой поддеваем и открываем заглушки ручки двери

Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.

Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.

Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем

Отверткой отворачиваем винт крепления розетки внутренней ручки

Поддевая отверткой, снимаем восемь пластиковых фиксаторов обивки двери.

Отверткой отщелкиваем тягу выключателя замка от поводка выключателя.

Плоскогубцами с тонкими губками вынимаем шплинт крепления поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой).

Ключом «на 8» отворачиваем на 2–3 оборота болт крепления выключателя замка

Отверткой отщелкиваем тягу внутренней ручки.

Отверткой отворачиваем два винта

Снимаем внутреннюю ручку вместе с тягой

Рукой отворачиваем кнопку выключения замка

Отверткой отворачиваем два винта крепления кронштейна рычага.

Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.

Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки выключателя замка.

Большой отверткой отворачиваем два винта крепления запорного механизма

Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки.

Снимаем привод вместе с замком.

Головкой «на 8» отворачиваем два болта крепления наружной ручки

Снимаем наружную ручку.

Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)

Ключом «на 8» отворачиваем два болта крепления

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Собираем замок правой задней двери в обратной последовательности, смазав все трущиеся соединения моторным маслом

Снятие замка левой задней двери

Снимаем упор и обивку двери.

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Головкой или ключом «на 8» отворачиваем верхний болт крепления корпуса верхнего стопора замка

Откручиваем нижний болт крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка

Отворачиваем два болта крепления основания стопора.

Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Вынимаем ось ручки

Снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

10. Вынимаем верхний корпус стопора вместе со стопором и тягой из двери. Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора

Развернув, утапливаем нижний стопор внутрь двери и вынимаем его вместе с тягой и приводом замка стопора.

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей

Аналогично снимаем верхние защелки стопоров

Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Снятие задней двери

Прикрыв дверь, поворачиваем и вынимаем ограничитель из кронштейна.

Отверткой отворачиваем четыре винта крепления кронштейна ограничителя к двери и снимаем кронштейн

Головкой «на 12» отворачиваем болты крепления двери к петлям

Устанавливаем дверь в обратной последовательности.

Источник

Замки двери газель(снятие, регулировка, установка)

Замки автомобиля ГАЗель предназначены для удержания дверей в закрытом состоянии как во время движения, так и на стоянке, при ДТП.

Замки, устанавливаемые газель имеют два положения: полностью закрытое и промежуточное.

Наружная ручка двери, внутренняя ручка привода и выключатель замка взаимодействуют с замком двери посредством тяг.

Когда дверь открыта то блокируется только правый(пассажирский) замок двери. Блокирование открытой левой водительской двери невозможно. Это сделано для предотвращения запирания дверей, если ключ оставлен в замке зажигания. В закрытом положении дверей центральный замок закрывает оба замка. Правая дверь предусматривает только внутреннюю блокировку замка.

Изнутри кабины замки дверей закрываются нажатием на тягу блокировки, при опущенных тягах двери нельзя открыть снаружи.

Для того чтобы заменить наружную ручку, нужно отсоединить её тягу, отвернуть все четыре болта крепления ручки и заменить её.

Для того чтобы отрегулировать фиксатор замка нужно ослабить винты его крепления, отрегулировать фиксатор в нужном направлении и затянуть болты.

Замки дверей не обслуживаются и не ремонтируются, и подлежат замене в случае его неисправности. Личинку замка при техническом обслуживании автомобиля необходимо смазывать периодически маслом ВМГЗ или МГЕ-10А (1 г).

Снятие замка двери ГАЗель необходимо делать в следующей последовательности:

— отсоединить и снять заднюю обойму отпускного стекла двери;

— отсоединить тягу от наружной ручки;

— снять наконечник тяги от выключателя замка;

— отсоединить скобу крепления от тяги блокировки замка;

— отключить разъем проводов актуатора замка;

— отвернуть все винты замка, сдвинуть внутри самой двери замок с присоединенными деталями в сторону монтажного лючка, снять замок с тягами.

Установку замка на дверь необходимо проводить в обратно порядке.

При соединении тяги наружной ручки с фиксатором тягу нужно приподнять вверх до упора.

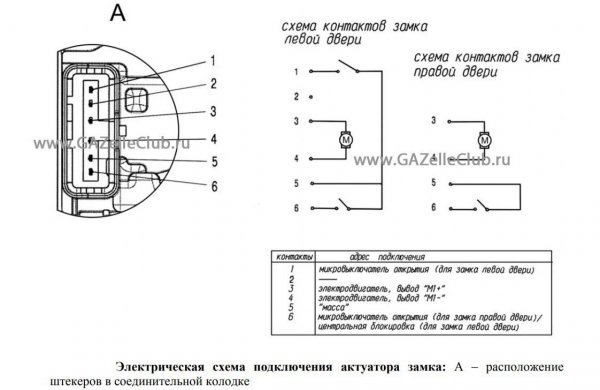

Электрическая схема подключения разъема актуатора показана на рисунке ниже.

Ручка внутреннего привода замка и рукоятка наружной ручки должны возвращаться в исходное положение, без какого либо заедания.

В момент установки замка в паз фиксатор замка двери не должен при этом задевать за корпус самого замка.

Снятие выключателя замка необходимо проводить в следующей последовательности:

— снять держатель выключателя замка;

— отсоединить его от наконечника тяги и снять выключатель замка.

Установку выключателя замка необходимо проводить в обратном порядке.

Моменты прилагаемого усилия затяжки винтов крепления:

Изменено 8 апреля, 2020 пользователем Дмитрий

Источник

Снятие замка левой задней двери

Снимаем упор и обивку двери (см. Снятие замка правой задней двери).
Снимаем верхний и нижний ограничители вертикального перемещения двери.

Головкой или ключом «на 8» отворачиваем верхний…

…и нижний болты крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка…

…и два болта крепления основания стопора.

Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Вынимаем ось ручки…

…и снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем…

…и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери.

Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора.
Развернув, утапливаем нижний стопор внутрь двери..

. и вынимаем его вместе с тягой и приводом замка стопора.

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей.

Аналогично снимаем верхние защелки стопоров.
Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Источник

Ремонт задних дверей фургона автомобиля Газель

Снятие замка правой задней двери

Отверткой поддеваем и открываем заглушки ручки двери

Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.

Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.

Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем.

Отверткой отворачиваем винт крепления розетки внутренней ручки.

Поддевая отверткой, снимаем восемь пластиковых фиксаторов обивки двери.

Отверткой отщелкиваем тягу выключателя замка от поводка выключателя.

Плоскогубцами с тонкими губками вынимаем шплинт крепления поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой)

Ключом «на 8» отворачиваем на 2–3 оборота болт крепления выключателя замка

Отверткой отщелкиваем тягу внутренней ручки.

Отверткой отворачиваем два винта

Снимаем внутреннюю ручку вместе с тягой.

Рукой отворачиваем кнопку выключения замка.

Отверткой отворачиваем два винта крепления кронштейна рычага.

Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.

Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки выключателя замка

Большой отверткой отворачиваем два винта крепления запорного механизма

Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки.

Снимаем привод вместе с замком.

Головкой «на 8» отворачиваем два болта крепления наружной ручки

Снимаем наружную ручку.

Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)

Ключом «на 8» отворачиваем два болта крепления

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Собираем замок правой задней двери в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Снятие замка левой задней двери

Снимаем упор и обивку двери.

Снимаем верхний и нижний ограничители вертикального перемещения двери.

Головкой или ключом «на 8» отворачиваем верхний болт крепления корпуса верхнего стопора замка

Откручиваем нижний болт крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка

Отворачиваем два болта крепления основания стопора.

Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Вынимаем ось ручки

Снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери.

Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора.

Развернув, утапливаем нижний стопор внутрь двери и вынимаем его вместе с тягой и приводом замка стопора.

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей

Аналогично снимаем верхние защелки стопоров

Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Снятие задней двери

Прикрыв дверь, поворачиваем и вынимаем ограничитель из кронштейна.

Отверткой отворачиваем четыре винта крепления кронштейна ограничителя к двери и снимаем кронштейн

Головкой «на 12» отворачиваем болты крепления двери к петлям

Устанавливаем дверь в обратной последовательности.

Источник

Замок задней двери газель 2705 схема

Снятие замка правой задней двери

1. Отверткой поддеваем и открываем заглушки ручки двери.

2. Торцевым ключом или головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.

3. Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.

4. Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем

5. Отверткой отворачиваем винт крепления розетки внутренней ручки

7. Поддевая отверткой, снимаем восемь пластиковых фиксаторов обивки двери.

9. Отверткой отщелкиваем тягу выключателя замка от поводка выключателя.

10. Плоскогубцами с тонкими губками вынимаем шплинт крепления поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой).

11. Ключом «на 8» отворачиваем на 2–3 оборота болт крепления выключателя замка

12. Вынимаем выключатель.

13. Отверткой отщелкиваем тягу внутренней ручки.

14. Отверткой отворачиваем два винта

15. Снимаем внутреннюю ручку вместе с тягой

16. Рукой отворачиваем кнопку выключения замка

17. Отверткой отворачиваем два винта крепления кронштейна рычага.

18. Отводим кронштейн с рычагом в сторону и через проем отверткой отщелкиваем зажим тяги замка.

19. Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки выключателя замка.

20. Большой отверткой отворачиваем два винта крепления запорного механизма

22. Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки.

23. Снимаем привод вместе с замком.

24. Головкой «на 8» отворачиваем два болта крепления наружной ручки

25. Снимаем наружную ручку.

26. Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)

27. Снимаем фиксатор.

28. Ключом «на 8» отворачиваем два болта крепления

29. Снимаем верхний и нижний ограничители вертикального перемещения двери.

30. Собираем замок правой задней двери в обратной последовательности, смазав все трущиеся соединения моторным маслом

Как открыть газель без ключа?

Открыть Газель можно при помощи следующих методов:

Чтобы использовать этот метод вам клин (деревянный) длиной не больше двадцати пяти сантиметров и толщиной до четырех сантиметров, а еще металлический прут с крюком на конце.

Используя клин нужно отогнуть край двери в верхнем углу, с этой целью его нужно аккуратно вбить между рамкой и стойкой. Если вы не будете действовать осторожно, то скорее всего, испортите дверной уплотнитель и снимите клином часть краски.

В щель, возникшую после вбивания клина нужно вставить прут и при помощи крючка повернуть блокиратор. Если у вас нет клина, можно попробовать обойтись и без него, для этого нужно руками надавить на стекло и попытаться его опустить.

Если у вас получиться, нужно будет вставить в щель отвертку и расширить ее. Работайте очень осторожно, поскольку можно испортить окно. Далее все повторяется, как в вышеописанном примере.

Этот метод хорош тем, что позволяет быстро попасть в машину, но он далеко не всегда выгоден, поскольку после этого придется менять замок. Суть метода заключается в высверливании электродрелью сердцевины замка, что позволяет легко открыть дверь.

Это интересно: Проверка катушки зажигания тестером: определяем рабочее состояние

Нужно взять кусок гибкой, но жесткой проволоки длиной в восемьдесят сантиметров и сформировать крюк на одно конце. Длина крюка после изгиба должна составлять примерно десять сантиметров.

Когда крюк будет готов, нужно со стороны ручки двери отогнуть уплотнитель и просунуть проволоку. Далее нужно зацепить тягу двери, на которой находится кнопка-блокиратор. Как только вы зацепите тягу, можно тянуть крючок вверх и открывать дверь.

Обращаясь в специализированную компанию за аварийным вскрытием замков, вы получаете аккуратную и профессиональную работу и не рискуете повреждением механизм замка и целостностью обивки, тяги и крючков.

Отвертка и уплотнитель

Если заклинило зимой боковую дверь на новой Газели, то открыть полотно без ключа все же можно попробовать, для этого нужно:

С помощью отвертки можно открутить отбойник боковой двери, круглые крепежи на Газели скрываются под пластмассовыми заглушками.

Если под рукой есть крепкая деревянная палка или железный прут с крюком на конце, то можно попробовать с их помощью отпереть механизм. Клином требуется упереться между рамкой и стойкой. Важно действовать аккуратно, чтобы не повредить лакокрасочное покрытие. Когда появится щель между стеклом и уплотнителем, можно опустить форточку или нажать на блокиратор.

Петля

Чтобы попасть в Газель Некст при заклинивании сдвижной двери используют проволоку. Ее длина должна позволять достать до блокировочной кнопки. На конце металлического шнура требуется сделать петельку. По размерам она должна быть чуть больше кнопки открывания. Немного опустив стекло, проволока опускается в цель и одевается на кнопку блокиратора.

Ручной метод

Дверь работает за счет электропривода, поэтому перед началом следует нажать клавишу на бортовой панели «аварийное открытие». Чтобы разблокировать Газель Фермер, если не открывается дверь снаружи, изнутри нужно:

Всегда можно позвать на помощь специалистов или воспользоваться варварскими методами. Можно высверлить личинку замка электродрелью, выбить замыкающий механизм молотком или позвонить в аварийную службу.

Снятие замка левой задней двери

Снимаем упор и обивку двери.

Снимаем верхний и нижний ограничители вертикального перемещения двери.

1. Головкой или ключом «на 8» отворачиваем верхний болт крепления корпуса верхнего стопора замка

2. Откручиваем нижний болт крепления корпуса верхнего стопора замка.

3. Тем же ключом отворачиваем два болта крепления привода замка

4. Отворачиваем два болта крепления основания стопора.

5. Оттянув основание стопора наружу, плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

6. Вынимаем ось ручки

7. Снимаем основание стопора.

8. Через образовавшийся проем, надавив пальцем или поддев отверткой, отщелкиваем…

9…и снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке).

10. Вынимаем верхний корпус стопора вместе со стопором и тягой из двери. Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогично снятию верхнего стопора

11. Развернув, утапливаем нижний стопор внутрь двери и вынимаем его вместе с тягой и приводом замка стопора.

12. Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой дверей

13. Снимаем защелки

14. Аналогично снимаем верхние защелки стопоров

Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

Меры по предотвращению блокировки

Чтобы дверца могла закрываться правильно даже после длительной эксплуатации, важно вовремя проводить регулировку отдельных элементов и ухаживать за автомобилем. Основные правила и действия:

Также стоит не забывать вовремя менять фурнитуру, которая износилась. Цена комплекта для сдвижного полотна составляет 1000 – 2000 рублей, в зависимости от производителя.

Источник
